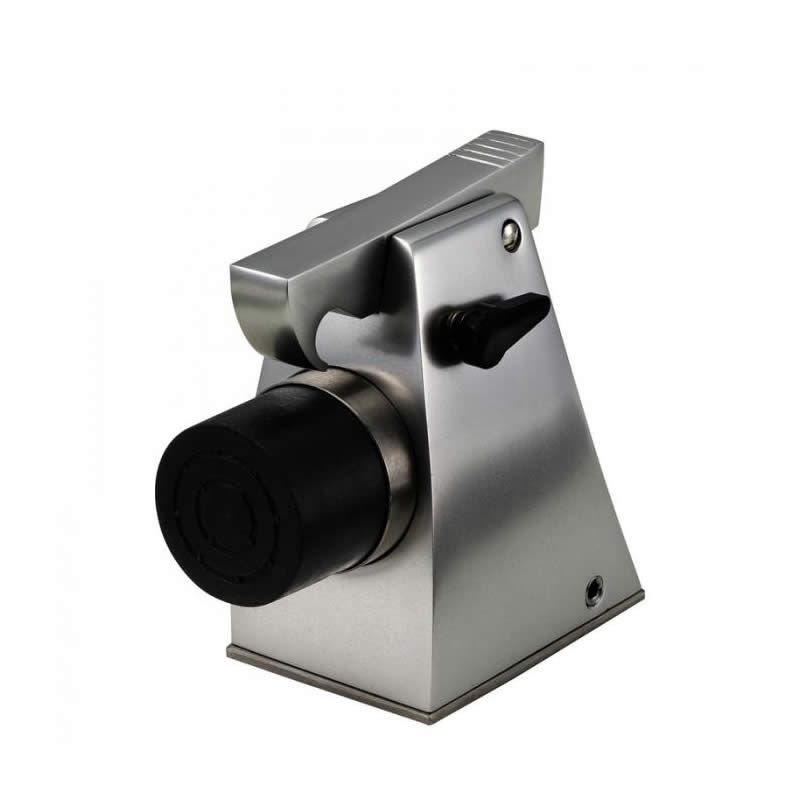

KWS Türfeststeller 1110

KWS Türfeststeller für Türen bis max. 120 kg (Türblattgewicht)
Funktion:

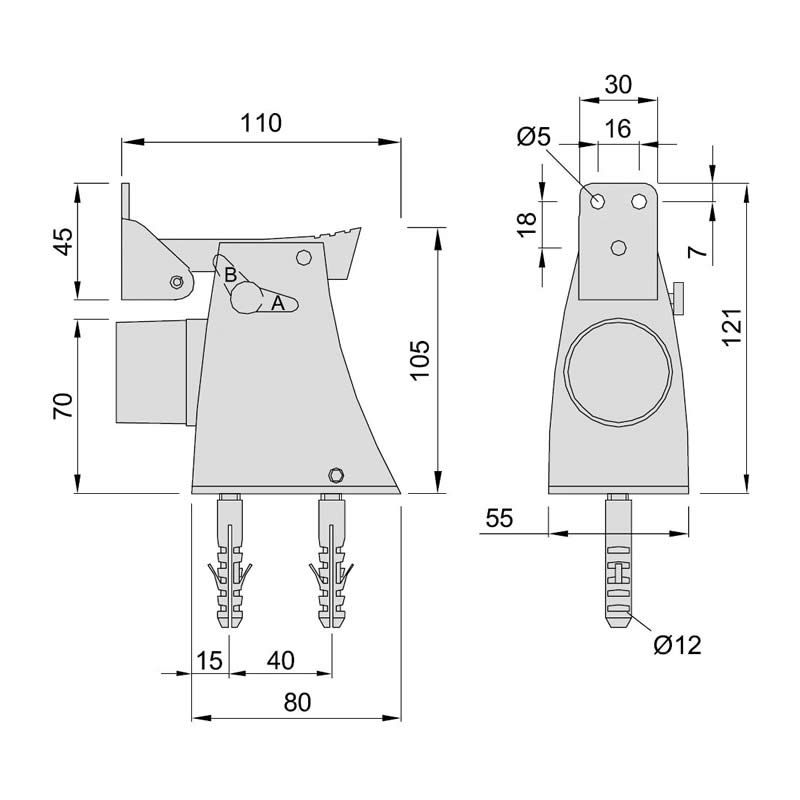

Zum Arretieren wird die Tür bis zum Einrasten des Fanghakens gegen den Feststeller geführt; Lösen erfolgt durch Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller. Der Ausschalthebel, von Stellung A nach B (sieheZeichnung) gebracht, bewirkt ein Aufheben der Arretierung. Der Feststeller hat so nur noch dieFunktion eines gefederten Puffers.
Montage:
Am gewünschten Feststellpunkt, der größtmöglichen Abstand zumTürband haben soll, Feststeller-Montageplatte mit zwei Schrauben und einzulassenden Dübeln auf den Boden schrauben. Danach Feststeller aufsetzen und mit den zwei seitlichen Schrauben auf der Unterplatte arretieren. DerRollenkloben wird an entsprechender Stelle an der Tür befestigt.
