Verschlusshebel für zweiseitige Betätigung 6001 KWS

Verschlusshebel aus Stahl, beidseitige Betätigung, drehbar auf Grundplatte aus Stahl zum Aufschrauben, Türstärke muss angegeben werden.

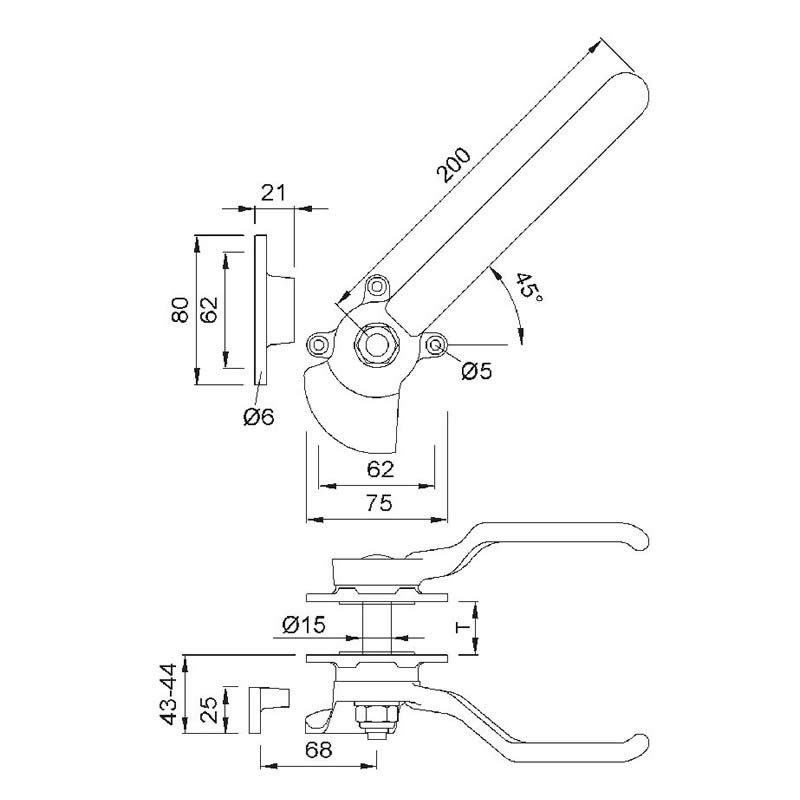

Nach den Maßen nebenstehender Zeichnung ein Loch in die Tür für die Achse bohren, die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher waagerecht bzw. senkrecht mit dem Mittelloch fluchten, das Stiftteil durchsteckenund das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben. An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Der Betätigungsweg der Hebel liegt bei 45º.
Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung 45º schräg nach oben zeigen.

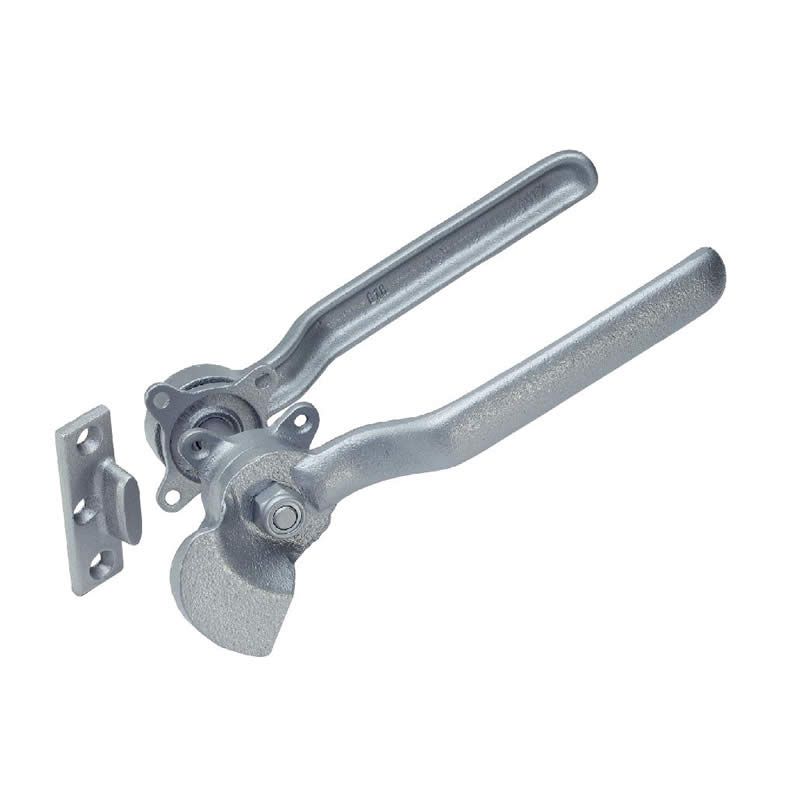

Abb. zeigt Verschluss für linke Tür
